当前位置:首页   >  产品中心  >  牵引式秸秆打捆机  >  圆捆秸秆打捆机  >  9YG-1.4D圆捆打捆机

圆捆打捆机

简要描述:圆捆打捆机的捡拾器由5排弹齿组成、无凸轮盘结构。弹齿固定方式牢固可靠,更换方便,捡拾效率高,故障率低。

  • 产品型号:9YG-1.4D
  • 厂商性质:生产厂家
  • 更新时间:2022-02-25
  • 访  问  量:758

详细介绍

  圆捆打捆机简介:

该机是一种牧草收获机具。它的主要用途是在田间进行捡拾压捆作业。该机能将田间铺放的草条自动捡拾起来,压缩成形,并用尼龙网自动捆成圆柱形草捆。


产品特点

  1、该机具采用德国曲柄连杆式喂入机构,稳定、耐用。
  2、捡拾器由5排弹齿组成、无凸轮盘结构。
  3、弹齿固定方式牢固可靠,更换方便,捡拾效率高,故障率低。
  4、包网系统切网刀采用机械驱动,切网安全可靠,网捆刹车采用高强度耐磨刹车盘,
  5、使得网捆转动和停止转换自如,切网干净利落,捆网层数为2-5圈,调节方便。
  6、成捆室由18个辊筒组成,使得草捆密度更高。
  7、辊筒同轴度不大于0.10mm,轴承选用免维护轴承。

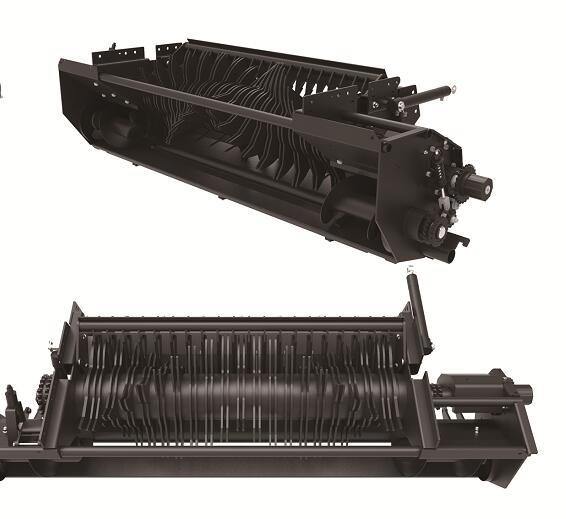

捡拾器的功能是将地面的草条捡拾起来并输送到喂入口。凸轮盘捡拾器主要由凸轮盘、摆杆和滚轮组成的定向滚轮机构、护板架焊合、捡拾器轴弹齿梁﹑弹齿护板、压草棍、顺草器、链轮等组成,带合页的弹齿护板更方便更换弹齿。

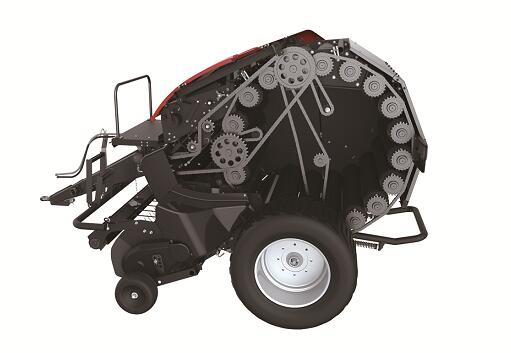

成捆室由18个旋转的轮筒组成,使圆草捆密度更高。


无护圈捡拾器为筒体焊合结构的捡拾器强度比用折弯板折弯的无护圈捡拾器强度高,抗冲击能力强,筒体焊合的捡拾器采用焊后加工的工艺,捡拾器的整体跳动低,震动小。


喂入机构的功能是将捡拾器输送的物料进行压缩,并送入成捆室。优牧达6314圆草捆打捆机于100马力以上的轮式拖拉机配套,由驾驶员一人操作,适用于在各类天然草场和种植草场以及平坦农田作业,也适用于在场地由人工或其他方式喂入进行固定作业。


优牧达6314圆草捆打捆机与100马力以上的轮式拖拉机配套,由驾驶员一人操作。适用于在各类天然草场和种植草场以及平坦农田作业,也适用于在场地由人工或其它方式喂入进行固定作业。


采用编程控制器,并配有电脑显示屏式操作装置,可实现全自动和半自动捆草作业。


  圆捆打捆机注意事项:

  1.打捆机在使用前,需要进行相关检查和调整,绕绳机构、捡拾器高度、捡拾器和喂入辊间隙、草捆松紧度等部位的调整,检查各零部件运转情况是否正常,若有异常,应停机检修。
  2.当打捆机液压管与拖拉机液压输出端联接后,检查液压管路是否有泄露,禁止在液压油管有压力的情况下插拔油管。
  3.打捆机在使用过程中,严禁捡拾器弹齿耙地,注意观察打捆机工作状况提示,按设备操作手册规定操作,特别应注意的是,草捆达到设定要求、绕绳机构开始工作时,要立即使车停止前进,同时控制油门保持不变,让动力输出轴继续转动,进行草捆捆扎,捆扎工作完成后,打捆机开启成形室后门卸下草捆,完成草捆打捆工作。
  4.打捆机作业时遇到堵塞情况,要关闭发动机,切断动力后再清除。打捆机在卸草捆时,后面禁止站人,以免挤伤、碰伤。
  5.打捆机在维修、保养时,必须切断发动机动力输出。
  6.拖拉机牵引打捆机在公路上行驶,要注意行车安全,确保动力输出被切断。
